Circuitos en Serie y Paralelo: Ejercicios Resueltos para 3º ESO
Introducción a los Circuitos Eléctricos
¡Hola! Hoy vamos a adentrarnos en el fascinante mundo de los circuitos eléctricos, específicamente en los circuitos en serie y en paralelo. Si estás en 3º de ESO, seguramente ya has escuchado hablar de ellos, pero ¿realmente entiendes cómo funcionan? Imagina que los circuitos son como caminos por donde fluye el agua. En un circuito en serie, el agua solo puede fluir por un único camino, mientras que en un circuito en paralelo, el agua puede tomar múltiples caminos al mismo tiempo. Suena interesante, ¿verdad? A lo largo de este artículo, vamos a desglosar estos conceptos y resolver algunos ejercicios prácticos que te ayudarán a dominar el tema. Así que, ¡prepárate para convertirte en un experto en circuitos!

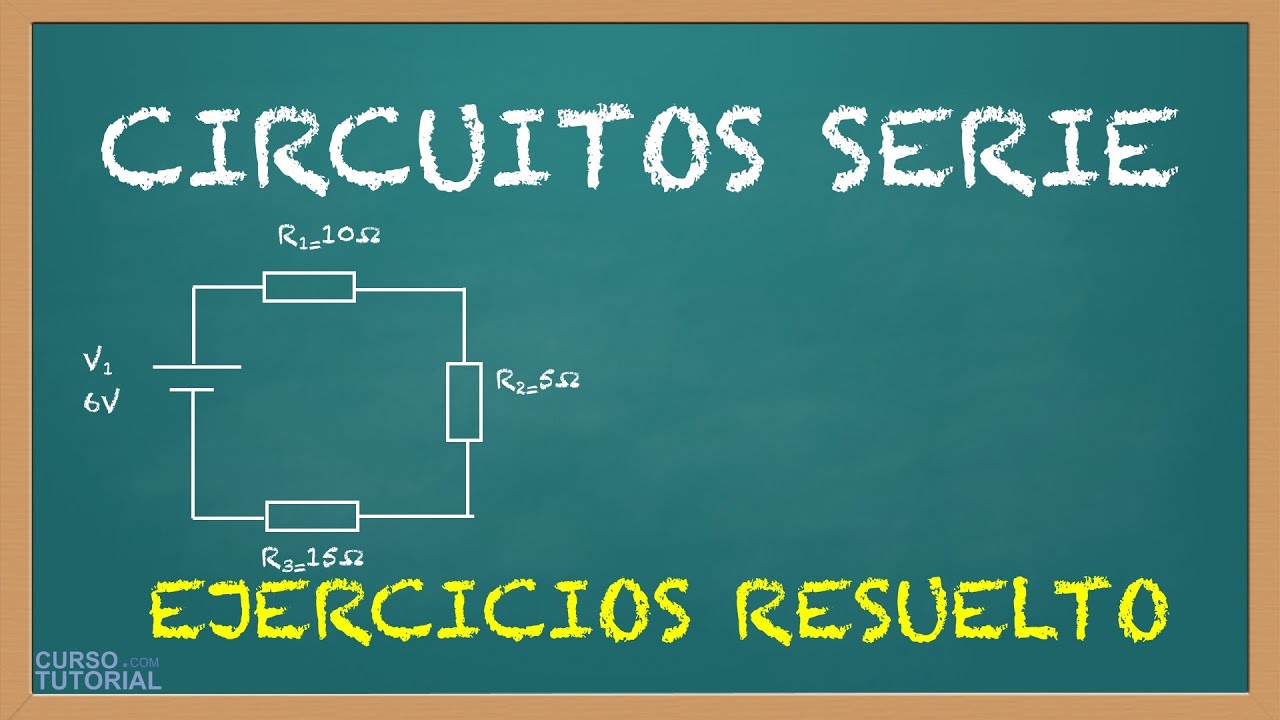

¿Qué son los Circuitos en Serie?
Los circuitos en serie son aquellos en los que los componentes eléctricos están conectados uno tras otro, formando una única ruta para que la corriente eléctrica fluya. Imagina que tienes varias luces conectadas en fila. Si una de ellas se quita o se quema, todas las luces dejarán de funcionar. Esto se debe a que la corriente necesita pasar por cada componente en el circuito, y si uno falla, interrumpe el flujo para los demás. Por lo tanto, en un circuito en serie, la corriente es la misma a través de todos los componentes, pero el voltaje se divide entre ellos.
Ejemplo de Circuito en Serie
Supongamos que tenemos un circuito simple con una batería de 9V y tres bombillas de 3W conectadas en serie. Para calcular la corriente que fluye a través del circuito, primero debemos encontrar la resistencia total. La resistencia de cada bombilla se puede calcular usando la ley de Ohm, que establece que la resistencia (R) es igual a la tensión (V) dividida por la corriente (I). En este caso, si asumimos que cada bombilla tiene una resistencia de 3 ohmios, la resistencia total será la suma de todas las resistencias: R_total = R1 + R2 + R3 = 3Ω + 3Ω + 3Ω = 9Ω. Ahora, usando la ley de Ohm nuevamente, podemos encontrar la corriente: I = V/R_total = 9V/9Ω = 1A. ¡Así que tenemos 1 amperio fluyendo por nuestro circuito!
¿Qué son los Circuitos en Paralelo?
Ahora, hablemos de los circuitos en paralelo. A diferencia de los circuitos en serie, en un circuito en paralelo, los componentes están conectados en diferentes ramas, lo que permite que la corriente se divida entre ellas. Esto significa que si una bombilla se quita o se quema, las otras seguirán funcionando. Así que, si alguna vez has tenido un foco fundido en casa y las demás luces seguían encendidas, ¡estás experimentando un circuito en paralelo! En este tipo de circuito, el voltaje es el mismo en todos los componentes, pero la corriente se divide.
Ejemplo de Circuito en Paralelo
Imagina que tienes una batería de 12V y dos bombillas de 6W conectadas en paralelo. La resistencia de cada bombilla se puede calcular de nuevo usando la ley de Ohm. Si cada bombilla tiene una resistencia de 12 ohmios, la resistencia total del circuito en paralelo se calcula con la fórmula: 1/R_total = 1/R1 + 1/R2. Entonces, en este caso, sería 1/R_total = 1/12Ω + 1/12Ω, lo que nos da R_total = 6Ω. Ahora, si aplicamos la ley de Ohm, I_total = V/R_total = 12V/6Ω = 2A. Aquí, la corriente total es de 2 amperios, pero se divide entre las bombillas, así que cada una recibirá 1A.
Comparación entre Circuitos en Serie y Paralelo
Es esencial entender las diferencias clave entre ambos tipos de circuitos. En un circuito en serie, la corriente es constante, pero el voltaje se divide. En cambio, en un circuito en paralelo, el voltaje se mantiene constante, mientras que la corriente se divide. ¿Te imaginas si tu coche solo pudiera funcionar si todos los componentes estuvieran conectados en serie? Si una pieza falla, ¡el coche no podría moverse! Por eso, los circuitos en paralelo son más comunes en aplicaciones prácticas, como en el cableado de nuestras casas.
¿Cuándo usar un Circuito en Serie o en Paralelo?
La elección entre un circuito en serie o en paralelo depende de la aplicación. Por ejemplo, si quieres que todas las luces de una cadena de luces de Navidad se apaguen si una se quita, entonces un circuito en serie es el camino a seguir. Pero si deseas que las luces de tu casa sigan encendidas incluso si una se quita, entonces un circuito en paralelo es la mejor opción. Así que, la próxima vez que enciendas las luces, piensa en cómo están conectadas y qué implicaciones tiene eso.
Ejercicios Resueltos para Practicar
Ahora que hemos cubierto los conceptos básicos, ¡es hora de poner a prueba tus conocimientos! Vamos a resolver algunos ejercicios juntos.
Ejercicio 1: Circuito en Serie
Imagina que tienes un circuito en serie con una batería de 12V y tres resistencias de 2Ω, 3Ω y 5Ω. ¿Cuál es la corriente total que fluye por el circuito?
Primero, calculamos la resistencia total: R_total = R1 + R2 + R3 = 2Ω + 3Ω + 5Ω = 10Ω. Luego, aplicamos la ley de Ohm: I = V/R_total = 12V/10Ω = 1.2A. Así que la corriente total que fluye por el circuito es de 1.2 amperios.
Ejercicio 2: Circuito en Paralelo
Ahora, supongamos que tienes un circuito en paralelo con una batería de 9V y dos resistencias de 3Ω y 6Ω. ¿Cuál es la corriente total en el circuito?
Primero, calculamos la resistencia total: 1/R_total = 1/R1 + 1/R2 = 1/3Ω + 1/6Ω. Esto nos da R_total = 2Ω. Luego, aplicamos la ley de Ohm: I_total = V/R_total = 9V/2Ω = 4.5A. Así que la corriente total en el circuito en paralelo es de 4.5 amperios.
Conclusión
En resumen, entender los circuitos en serie y en paralelo es fundamental para cualquier estudiante de física o electrónica. No solo te ayudará a resolver ejercicios en el aula, sino que también te dará una mejor comprensión de cómo funcionan los dispositivos eléctricos en tu vida diaria. Así que la próxima vez que enciendas una luz o uses un electrodoméstico, recuerda cómo se distribuye la corriente y el voltaje. ¿Te has preguntado alguna vez por qué algunos dispositivos funcionan de manera diferente cuando están conectados en serie o en paralelo? La respuesta está en la forma en que fluye la electricidad.
Preguntas Frecuentes
1. ¿Qué sucede si una bombilla se quita de un circuito en serie?
Si una bombilla se quita de un circuito en serie, todas las bombillas dejarán de funcionar porque el flujo de corriente se interrumpe.
2. ¿Por qué los circuitos en paralelo son más comunes en las casas?
Los circuitos en paralelo son más comunes porque permiten que los dispositivos funcionen independientemente. Si un dispositivo falla, los demás siguen funcionando.
3. ¿Cómo afecta la resistencia total a la corriente en un circuito?
Cuanto mayor sea la resistencia total, menor será la corriente que fluye a través del circuito, según la ley de Ohm.
4. ¿Puedo mezclar circuitos en serie y en paralelo?
Sí, puedes crear circuitos mixtos donde algunas partes estén en serie y otras en paralelo, pero debes tener cuidado al calcular la resistencia total y la corriente.
5. ¿Qué es la ley de Ohm?
La ley de Ohm establece que la corriente a través de un conductor entre dos puntos es proporcional a la tensión entre esos dos puntos, y se expresa como I = V/R.
