Elementos de un Circuito Eléctrico y sus Símbolos: Guía Completa para Entender la Electricidad
Introducción a los Circuitos Eléctricos
¡Hola! Hoy vamos a adentrarnos en el fascinante mundo de la electricidad y, más específicamente, en los circuitos eléctricos. ¿Alguna vez te has preguntado cómo funcionan esos pequeños dispositivos que nos rodean, desde tu teléfono hasta la lámpara de tu habitación? La respuesta está en los circuitos eléctricos. Pero no te preocupes, no necesitas ser un ingeniero para entenderlo. Vamos a desglosar todo esto de una manera sencilla y clara.
Primero, hablemos de qué es un circuito eléctrico. En términos simples, un circuito es un camino cerrado por donde puede fluir la electricidad. Imagina una pista de carreras: los coches (que en este caso son electrones) solo pueden dar vueltas si la pista está completa. Si hay un agujero en la pista, los coches se detendrán. Así funciona la electricidad. Pero, ¿cuáles son los elementos que componen un circuito? A continuación, exploraremos los componentes clave y sus símbolos.
Componentes Clave de un Circuito Eléctrico
1. Fuente de Energía
La fuente de energía es el corazón de cualquier circuito eléctrico. Sin ella, no hay energía que mover. Esto puede ser una batería, un generador o incluso la red eléctrica. En un diagrama, suele representarse con un símbolo que parece un par de líneas paralelas, donde una es más larga que la otra (para una batería). Piensa en ella como el tanque de gasolina de un coche; sin gasolina, el coche no va a ninguna parte.
2. Conductores
Los conductores son los caminos por los que viajan los electrones. Generalmente, se utilizan cables de cobre porque son excelentes conductores de electricidad. En los diagramas, se representan como líneas rectas. Si vuelves a pensar en la pista de carreras, los conductores son la propia pista. Sin una buena pista, los coches no pueden correr de manera eficiente.
3. Carga Eléctrica
La carga eléctrica es el componente que utiliza la energía. Puede ser una bombilla, un motor, o cualquier dispositivo que consuma electricidad. En un diagrama, se representa con un símbolo que parece un círculo con una línea en su interior. Es como los coches en la pista; necesitan gasolina para moverse, y eso es exactamente lo que hace la carga: utiliza la energía para funcionar.
4. Interruptores
Los interruptores son los guardianes de los circuitos. Permiten abrir o cerrar el circuito, controlando así el flujo de electricidad. En los diagramas, suelen representarse con un símbolo que se asemeja a un «S» con una línea que indica su posición abierta o cerrada. Imagina un semáforo en una intersección; controla cuándo los coches deben detenerse y cuándo pueden avanzar.

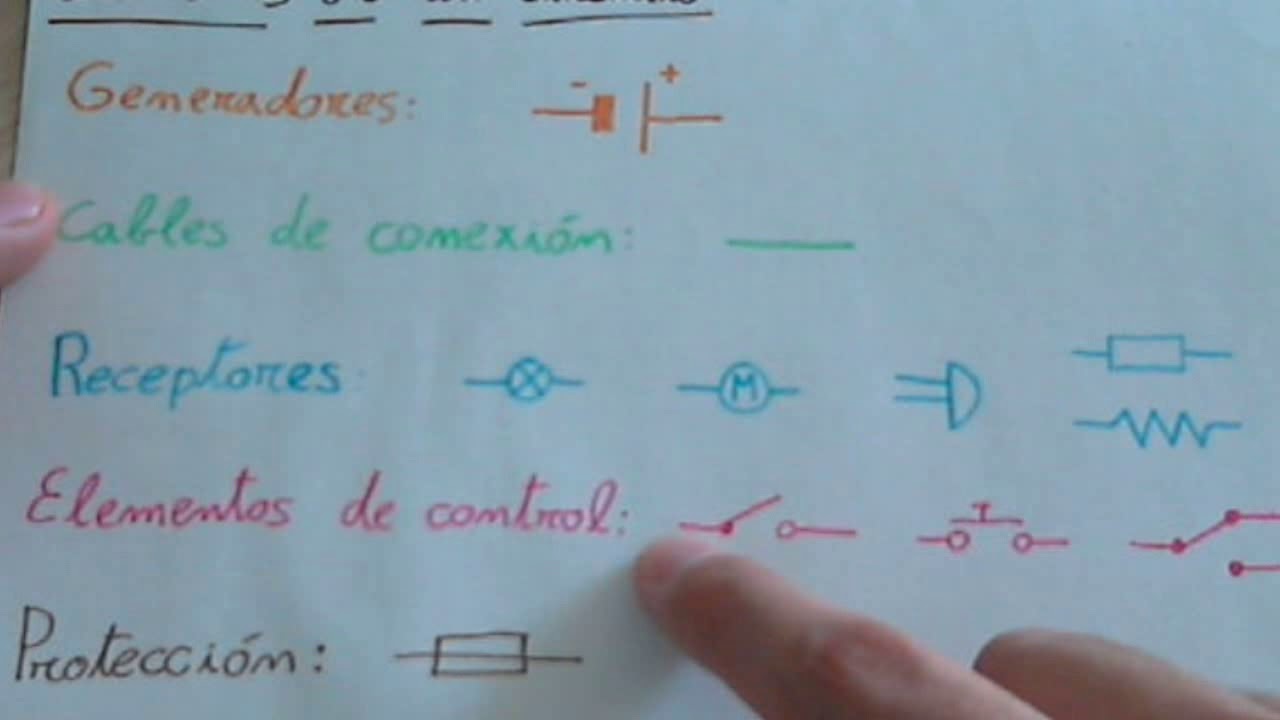

Símbolos Comunes en Diagramas de Circuitos
Ahora que hemos discutido los componentes básicos, hablemos de los símbolos que se utilizan en los diagramas de circuitos. Estos símbolos son fundamentales para entender cómo se conectan y funcionan los diferentes elementos en un circuito. Aquí te dejo algunos de los más comunes:
- Batería: Dos líneas paralelas, una más larga que la otra.
- Resistencia: Un zigzag en el diagrama.
- Capacitor: Dos líneas paralelas con un espacio entre ellas.
- Diodo: Un triángulo apuntando hacia una línea vertical.
Estos símbolos son como un lenguaje secreto que te permite comunicarte con otros sobre circuitos eléctricos. Al aprender a leerlos, te vuelves parte de un club exclusivo donde todos hablan el mismo idioma eléctrico.
Tipos de Circuitos Eléctricos
1. Circuitos en Serie
En un circuito en serie, todos los componentes están conectados uno tras otro. Si uno falla, todo el circuito se detiene. Es como una cadena de eslabones: si uno se rompe, la cadena ya no puede sostener nada. Este tipo de circuitos son simples de entender y de construir, pero pueden ser un poco problemáticos si uno de los componentes se daña.
2. Circuitos en Paralelo
Por otro lado, en un circuito en paralelo, los componentes están conectados de manera que cada uno tiene su propio camino hacia la fuente de energía. Si uno falla, los demás siguen funcionando. Es como si tuvieras varias rutas para llegar a un destino; si una carretera está cerrada, puedes tomar otra. Este tipo de circuitos son más complejos, pero también más confiables.
Importancia de la Electricidad en la Vida Diaria
La electricidad es una de las invenciones más importantes de la humanidad. Sin ella, nuestras vidas serían muy diferentes. Desde el momento en que te despiertas hasta que te acuestas, dependes de la electricidad. ¿Alguna vez te has preguntado qué pasaría si un día te quedaras sin electricidad? Todo, desde la iluminación hasta la calefacción y los electrodomésticos, se vería afectado. Así que, aunque a veces la electricidad puede parecer algo abstracto, es fundamental para nuestra vida diaria.
Seguridad en el Manejo de Circuitos Eléctricos
Ahora que ya sabes sobre los componentes y tipos de circuitos, es crucial hablar sobre la seguridad. La electricidad, aunque útil, puede ser peligrosa si no se maneja correctamente. Aquí van algunos consejos para mantenerte seguro:
- Desconecta siempre la energía: Antes de trabajar en un circuito, asegúrate de que esté desconectado.
- Usa herramientas adecuadas: Siempre utiliza herramientas con aislamiento para evitar descargas.
- Conoce tus límites: Si no estás seguro de algo, es mejor llamar a un profesional.
Recuerda, la seguridad es lo primero. La electricidad es poderosa, pero con el conocimiento adecuado, puedes manejarla de manera segura.
Preguntas Frecuentes
1. ¿Qué es un circuito eléctrico?
Un circuito eléctrico es un camino cerrado por el que fluye la electricidad. Está compuesto por varios elementos, como una fuente de energía, conductores y cargas eléctricas.
2. ¿Cuál es la diferencia entre un circuito en serie y uno en paralelo?
En un circuito en serie, los componentes están conectados uno tras otro, y si uno falla, todo el circuito se detiene. En un circuito en paralelo, cada componente tiene su propio camino hacia la fuente de energía, por lo que si uno falla, los demás siguen funcionando.
3. ¿Por qué es importante conocer los símbolos de los circuitos eléctricos?
Los símbolos te permiten leer y entender diagramas eléctricos, facilitando la comunicación sobre circuitos y su funcionamiento.
4. ¿Cómo puedo asegurarme de trabajar de forma segura con electricidad?
Siempre desconecta la energía antes de trabajar en un circuito, utiliza herramientas adecuadas y conoce tus límites. Si no estás seguro, busca la ayuda de un profesional.
¡Espero que esta guía te haya ayudado a comprender mejor los circuitos eléctricos y su funcionamiento! La electricidad es un tema apasionante, y conocer sus elementos y símbolos es el primer paso para convertirte en un experto. ¿Te animas a probarlo en casa? ¡Hasta la próxima!
